Der Begriff LOD ist die englische Abkürzung für Level of Detail.
LOD bezeichnet bei 3Dpadelt die Feinheit eines nach dem Laserscanning aus der Punktewolke erstellten CAD Modells;  zu Deutsch: dessen Detaillierungsgrad.
Im LOD ist festgelegt, wie genau die Konstruktion mit dem Scan übereinstimmen muss, und welche Elemente in welcher Ausführung in dem CAD Modell enthalten sein müssen
Bei der Bestandsdokumentation von Gebäuden und Anlagen wird der LOD vorab vereinbart und dem schon Angebot zu Grunde gelegt.

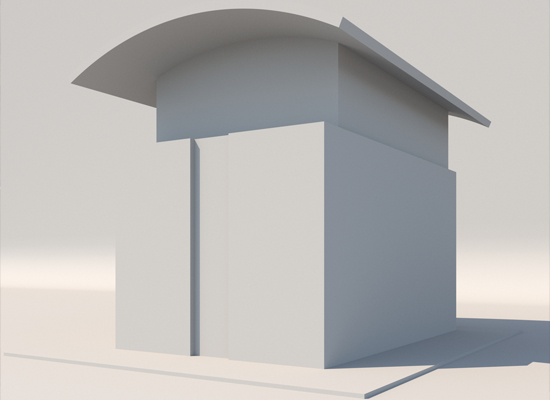

LOD 100

Visualisierung und Ideenentwicklung

Der LOD 100 ist der einfachste Detailgrad einer Bestandsmodellierung.

Hier werden nur die Hauptkörper sehr vereinfacht dargestellt. Hierzu wird das Grundprofil der Baukörper auf die jeweilige Höhe extrudiert.

Das räumliche Zusammenspiel und die Einfügung der Hauptkörper in Grundstück und Gelände werden visualisiert.

Nicht konstruiert werden: Fenster- und Türöffnungen und innere Wände.
Das Ergebnis ist ein umhüllender geschlossener Körper als Platzhalter und Symbolisierung des gescannten Objektes.

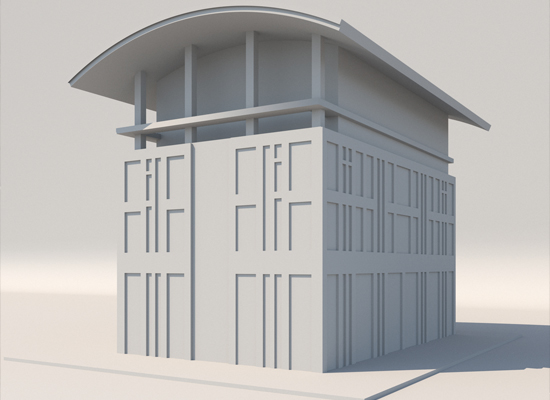

LOD 200

Tragwerksberechnung und Konzeption

Das CAD Modell vom Objekt zeigt nun die seine Tragstruktur bestimmenden Grundelemente. Im LOD 200 sind diese Elemente jeweils in Ihrer richtigen Größe und an der richtigen Position zu finden. Form und Orientierung der einzelnen Elemente sind abstrahiert wiedererkennbar konstruiert.

  • Die maximale Abweichung der konstruierten Einzelelemente von den gescannten Daten beträgt 30 mm.



Im LOD 200 CAD Modell sind enthalten:

  • alle grundlegenden Formen und Eigenschaften des Gebäudes.
  • Die Hauptelemente der äußeren Gebäudegeometrie:
  • die äußeren Begrenzungslinien der Wände
  • Träger und Säulen
  • Flachdächer, Abzüge und Anbauten vereinfacht
  • Fenster und Türen als einfache Öffnungen ohne zusätzliche Details



Die Hauptelemente der inneren Gebäudegeometrie:

  •  Wände mit Fenstern und Türen als einfachen Öffnungen
  • Böden und Decken als Ebenen, Treppen als Schrägen



Alle Einzelelemente werden stark vereinfacht zur Veranschaulichung dargestellt.



Im LOD 200 CAD Modell sind nicht enthalten

  • Farb- Material oder Oberflächeninformationen
  • nichttragende Bauelemente wie Gesimse, Dachrinnen, Verzierungen usw.

Durch die Darstellung der Hauptelemente eines Baukörpers gibt. LOD-200 den Überblick über den Rohbauzustand eines Gebäudes.

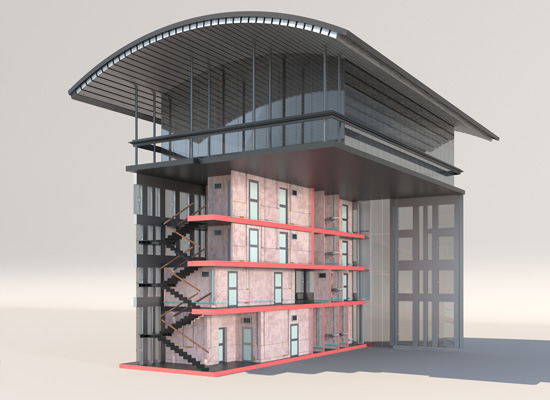

LOD 300

bei Prüfung und Genehmigung

Alle Konstruktionselemente von LOD 200 sind in LOD 300 enthalten.

Zusätzlich dazu finden Sie in LOD 300:

  • eine höhere Genauigkeit in der Konstruktion: Die Abweichung zwischen der gemessenen Punktewolke und den konstruierten Einzelelementen liegt im Allgemeinen unter 10 mm.
  • bestimmende Fassaden und Dachelemente als vereinfachte Volumenkörper
  • Haupttrassen und Kanäle für Kabel, Lüftung, Heizung und Sanitär
  • Rohre und Leitungen ab 100 mm Durchmesser idealisiert
  • größere fixe technische Geräte wie Klimaanlagen, Heizkörper usw. als vereinfachte Volumenkörper
  • Sanitäreinrichtungen wie Waschbecken, Toiletten usw. als vereinfachte Körper
  • wichtige nicht bewegliche Einbauten
  • Geländer, Balustraden usw.

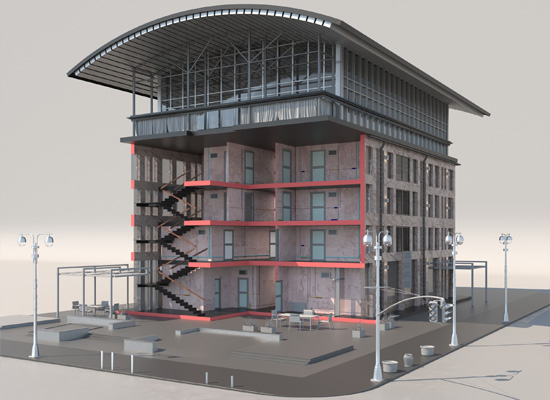

LOD 400

400 Basis für Ausführung

LOD 400 ist die nächste Stufe der Verfeinerung des CAD Modells.

Die mögliche Abweichung zwischen der Konstruktion und den gemessenen Punktewolken beträgt auch bei LOD 400 für Fixkörper im Allgemeinen wieder +- 10 mm.

Die Führung sämtlicher Rohr, Schacht und Kabel ist in diesem Detaillierungsgrad erkennbar. Auf der Grundlage von LOD 400 Modellen können die für die Kalkulation, Materialbestellung und Umsetzung benötigten Mengen und Massen ermittelt werden.

LOD 400 zeigt zusätzlich

  • alle (auch kleinere) Rohleitungen als Zylinder in Ihrer Haupausrichtung
  • Kabel für Elektrik und Kommunikation als Hauptrouten bzw. Kabelbaumrouten sinnentsprechend idealisiert konstruiert.
  • Ausstattungsmerkmale wie Möbel, Lampen, Bepflanzungen usw. in vorab vereinbarter Art idealisiert im CAD Modell
  • Fassaden- und Dachelemente, Materialien und Farben
  • Decken und Wandaufbau
  • Details zur Verbindungen, Bewehrungen etc. nach Relevanz und Vereinbarung
  • Haltevorrichtungen von TGA, Klappen, Öffnungen usw.

LOD 500

im laufenden Betrieb

LOD 500 ist die auf den individuellen Bedarf angepasste Detailvariante Ihres Gebäudemodells. Zu den relevanten Einbauten werden alle notwendigen Zusatzinformationen hinterlegt
Das können einerseits technisch relevante Informationen wie Einbauzeiten, Wartungsintervalle und - Vorschriften, Lebensdauer verbunden mit entsprechenden Zeitplanungen sein. Kaufmännische Informationen wie Lieferantendaten, Bestellnummern, Lieferkonditionen können ebenfalls eingepflegt werden. Alle Informationen des LOF 500 zusammen bilden die Grundlage für ein computerbasiertes Gebäudemanagement. Sie werden individuell auf die Anwenderbedürfnisse angepasst und in das Modell integriert.

Bei 3Dpadelt erhalten Sie CAD Daten zu Ihrem Objekt auf der Grundlage von 3DLaserscanning und CAD Modellierung in jedem gewünschten Detaillierungsgrad. Teilen Sie uns bitte den Anwendungszweck der von Ihnen gewünschten Daten mit und Sie erhalten kurzfristig unser exakt darauf abgestimmtes Angebot.
